利用ESPHome+ESP8266,使用舵机将房屋顶灯控制开关接入HA+Homekit教程
![](https://evan.beee.top/alex/2023/01/27/6f5fa9fdb0cd3e661a84d93bf5cb912a.png)
一、所需材料及环境准备
- HomeAssistant环境,可运行在路由器/Windows电脑/树莓派等平台上,本文不再赘述,教程自行Google/Baidu
- 具有Wifi模块,usb接口的ESP开发板,包括ESP32,ESP8266等,本教程以ESP8266 NodeMCU(CH340)开发版为例
- SG90或其他180度舵机
- 一台电脑,装有python3/pip3,本文以macOS为例。且需已安装CH340或CP2102芯片的对应驱动,可详询你购买开发板的卖家
- 数据线,固定舵机所需如尼龙扎带等杂项工具
二、具体实现步骤
(1)将ESPHome刷入开发板
电脑本地需安装ESPHome环境,在macOS终端下,用pip安装
1 | pip3 install --user esphome |
设置环境变量,注意根据自己的python路径修改
1 | export PATH="$PATH:/Users/你的用户名/Library/Python/你的python版本/bin" |
至此ESPHome面板在本地已安装结束,你需要新建一个任意一个你希望存放其配置文件的目录,并在终端内cd到该目录,并启动
如:
1 | cd /Users/alexwei/Developer/ESPhome_demo |
当看到以下提示时,说明安装已成功
1 | 2024-06-15 22:01:10,062 INFO Starting dashboard web server on http://0.0.0.0:6052 and configuration dir demo1/... |
此时,在浏览器内打开http://localhost:6052/
可以看到ESPHome的本地管理页面(注意在接下来的操作中,请勿关闭终端窗口,请保持后台运行)

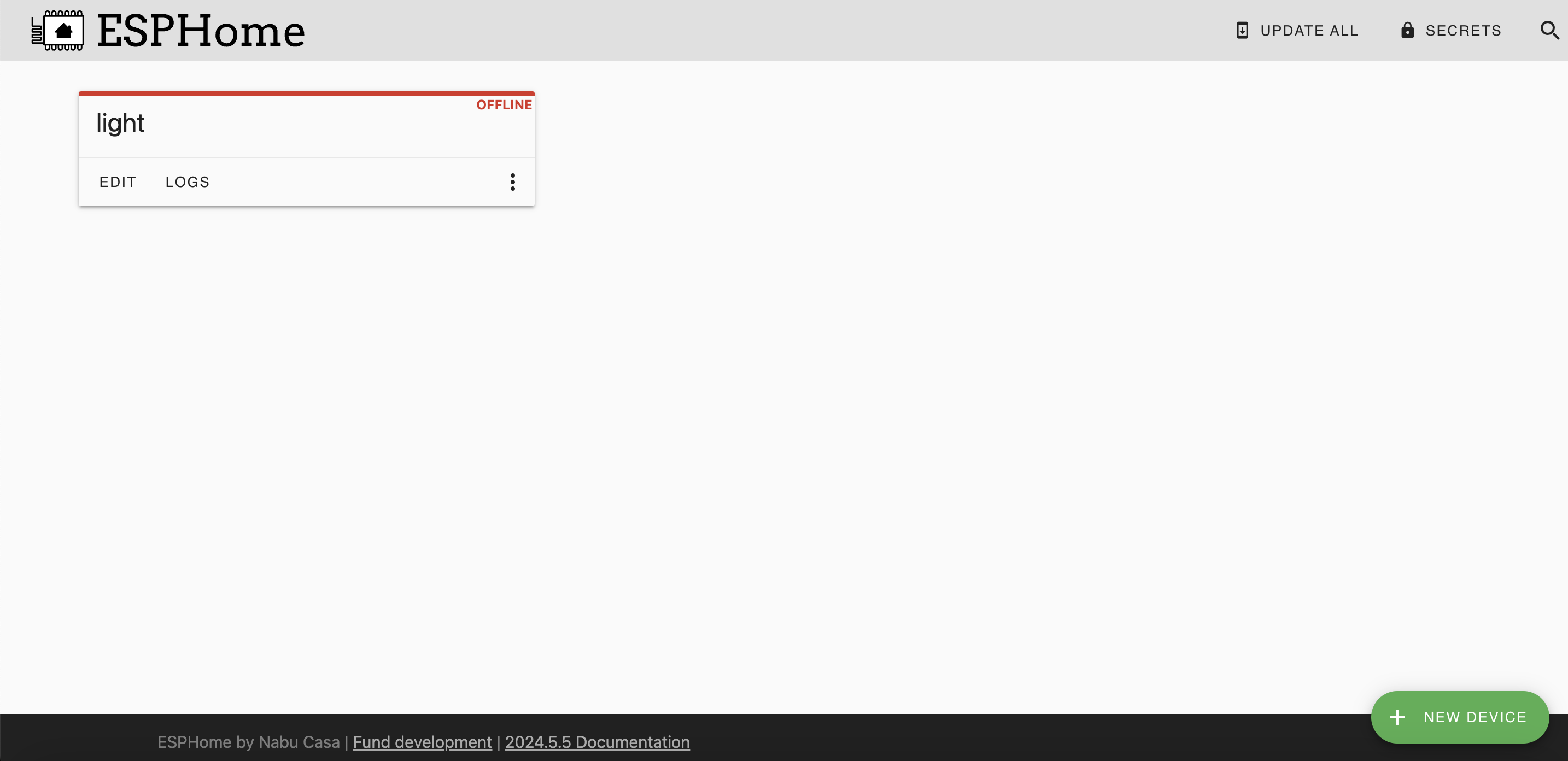

点击右下角的+ NEW DEVICE,随便设定一个名字比如light,继续

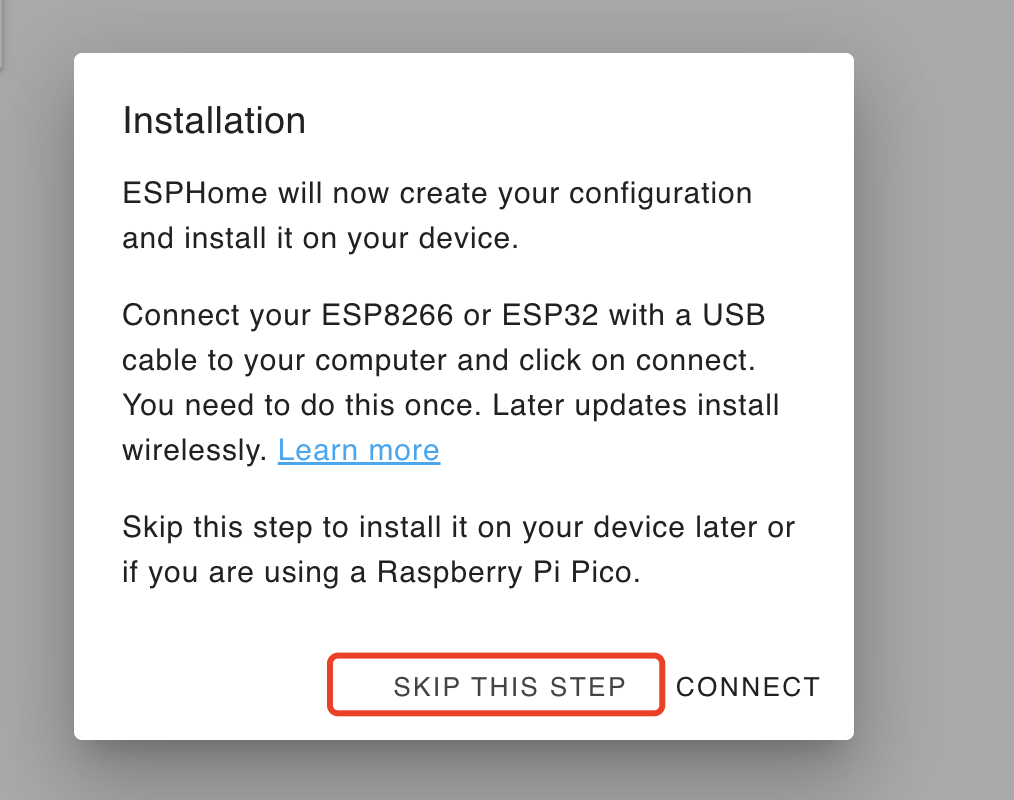

注意此处不要着急安装,亲测大概率会失败,原因未知,先SKIP后续再安装即可成功
选择对应的芯片型号,比如ESP8266
![image-20240616150833793](https://evan.beee.top/alexwei/image-20240616150833793.png)
接下来再开始安装,按照指引进行即可
![image-20240616150936777](https://evan.beee.top/alexwei/image-20240616150936777.png)
![image-20240616150959965](https://evan.beee.top/alexwei/image-20240616150959965.png)
(2)修改并写入配置文件
点击EDIT,进入配置页面,将以下配置文件复制粘贴替换全部,记得对应修改自己的wifi ssid和密码
1 | # board需要对应你的板子型号,否则可能无法写入,请注意 |
接下来按右上角的SAVE保存,点击install,选择安装方式,稍等便可看到安装成功及联网信息。
(3)接入Home Assistant
首先在Home assistant安装ESPHome加载项,可点击如下链接跳转安装

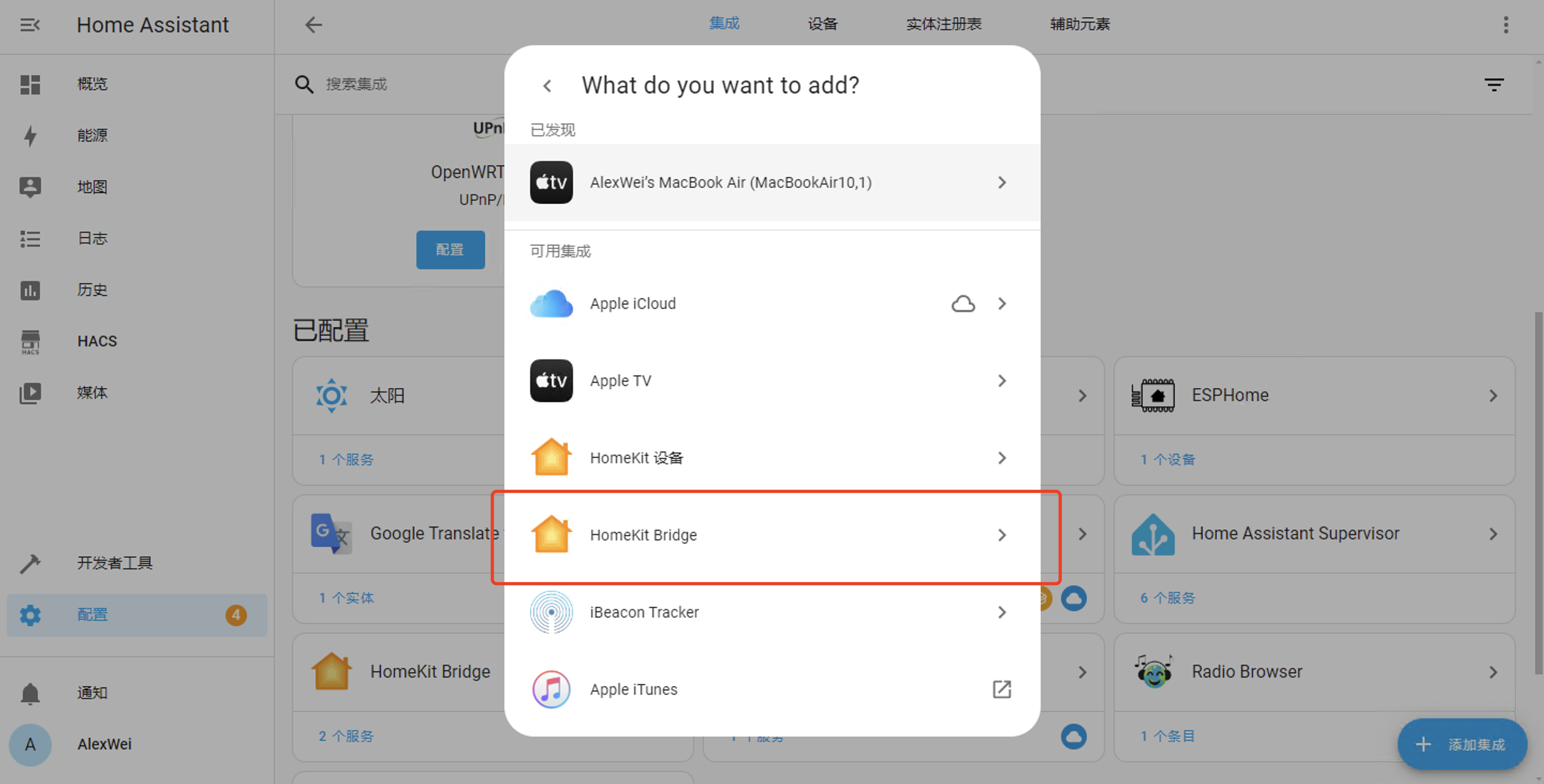

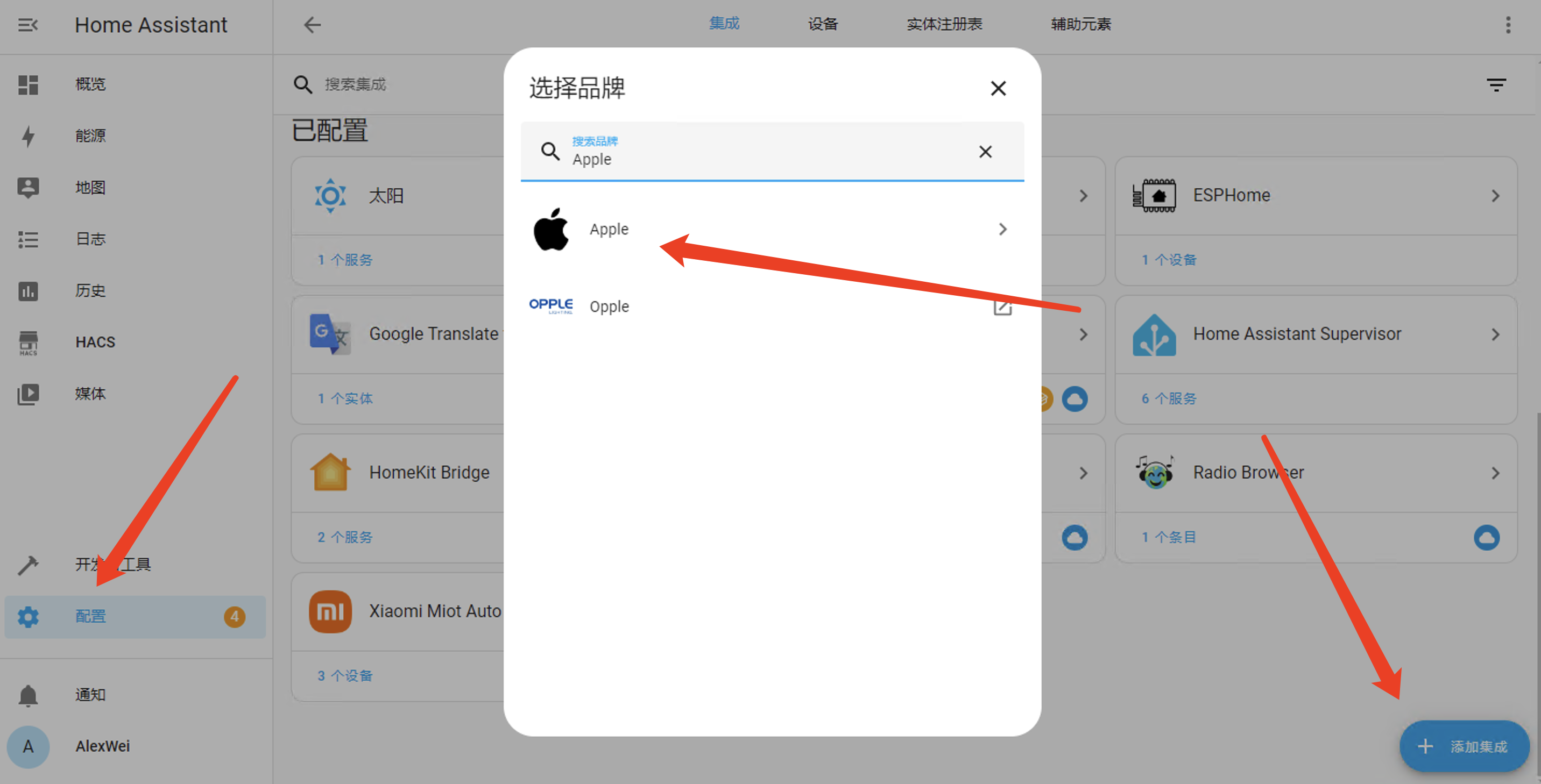

其次需要安装桥接至Homekit的插件,点击配置–设备与服务–添加集成,搜索Apple,点击HomeKit Bridge进行安装
上述安装完毕后,确保运行HA的服务器和ESP8266接入同一局域网内,便可在“设备与服务”页面看到自动监测到的ESPHome设备,本教程中名为light,点击配置

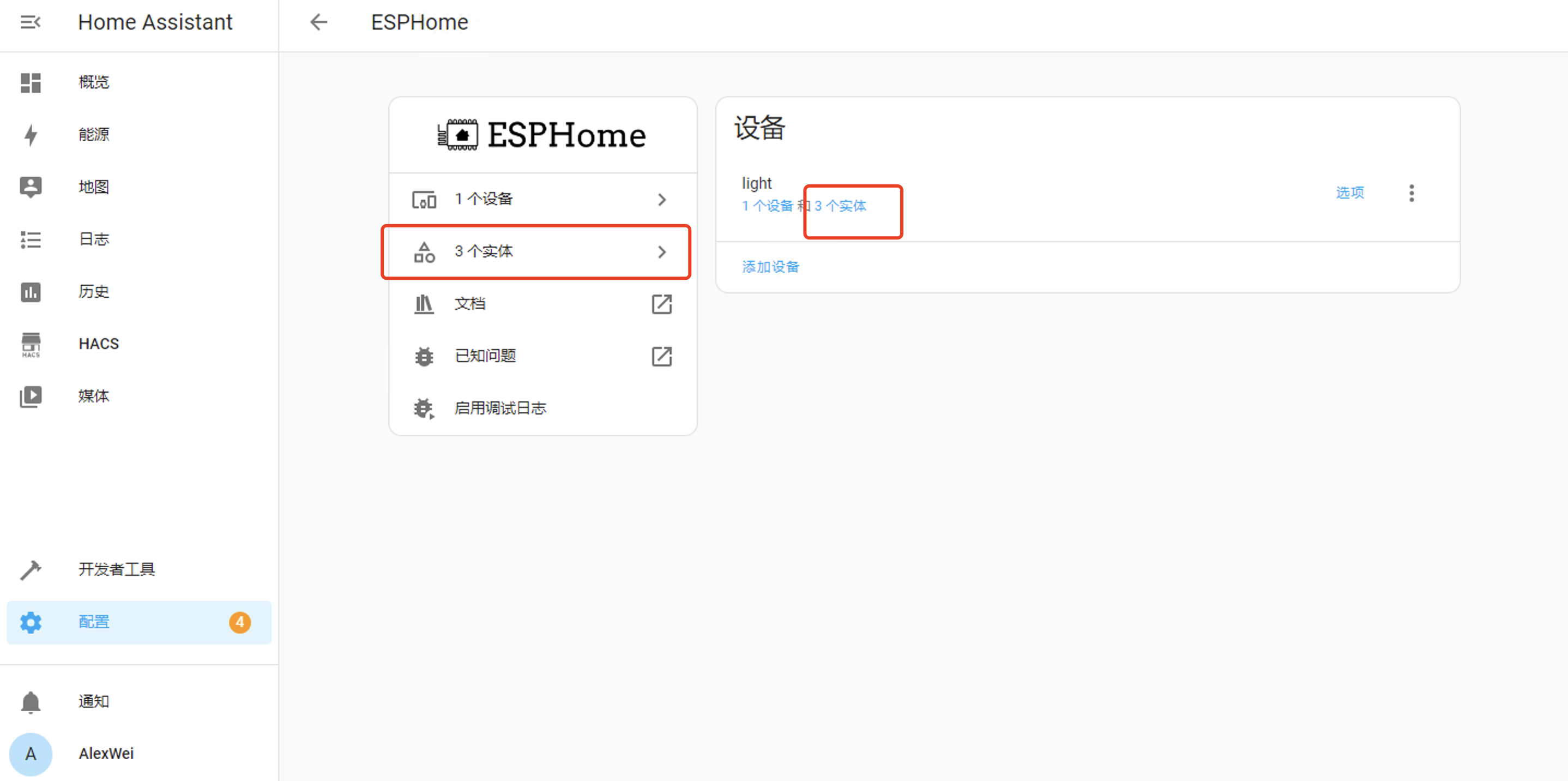

配置完毕后,应当可以在ESPHome中看到switch实体

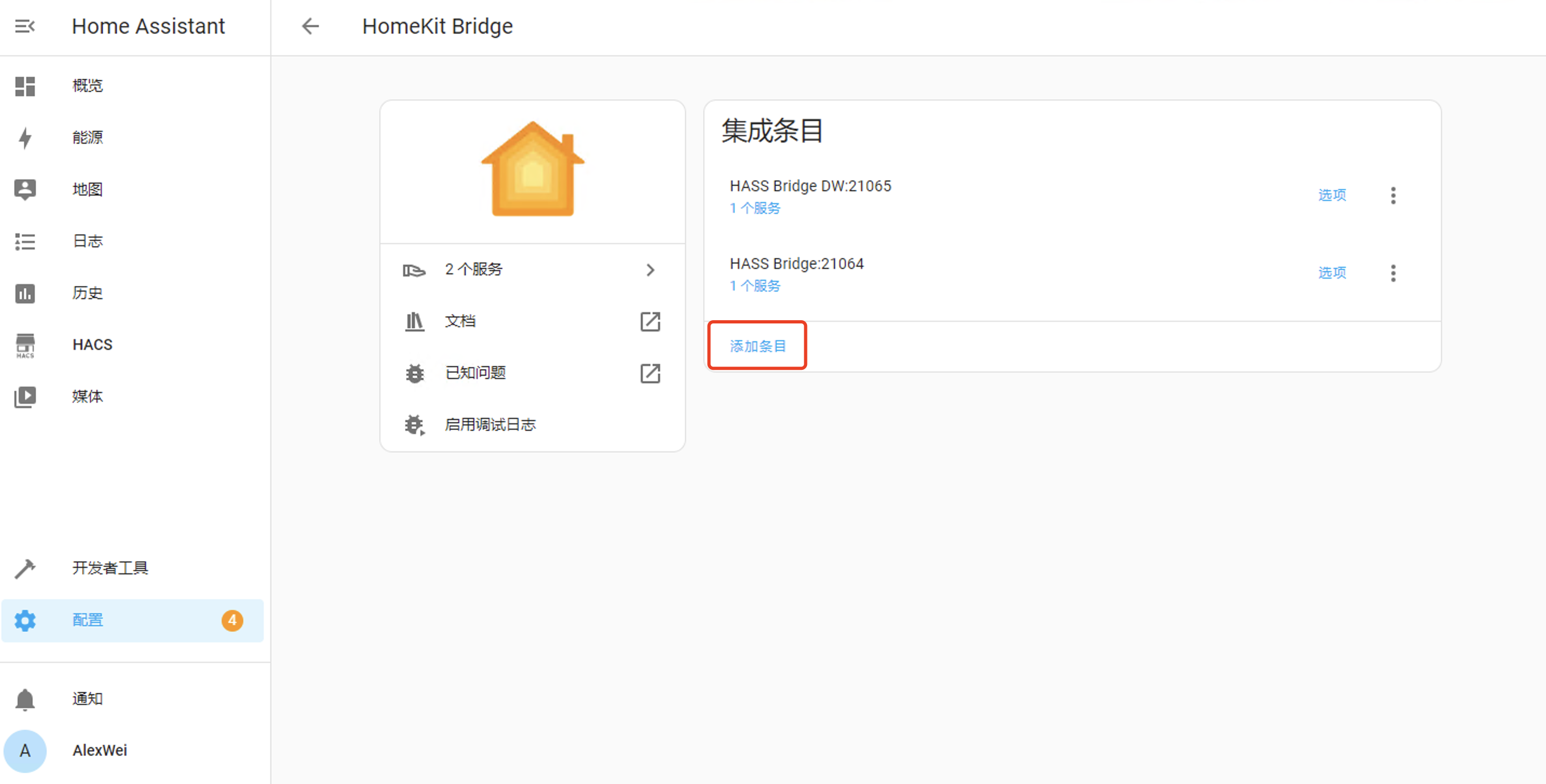

接下来,回到已配置页面,进入HomekitBridge,点击“添加条目”
在要包含的域中,可根据你需要从HA桥接到Homekit的设备实际进行配置,但需确保Switch被选中
![image-20240616153116488](https://evan.beee.top/alexwei/image-20240616153116488.png)
点击提交,在通知中找到二维码,用你的iPhone/ipad系统自带扫码或在Home App中进行扫码配置安装,详细过程不再赘述
![image-20240616153240402](https://evan.beee.top/alexwei/image-20240616153240402.png)

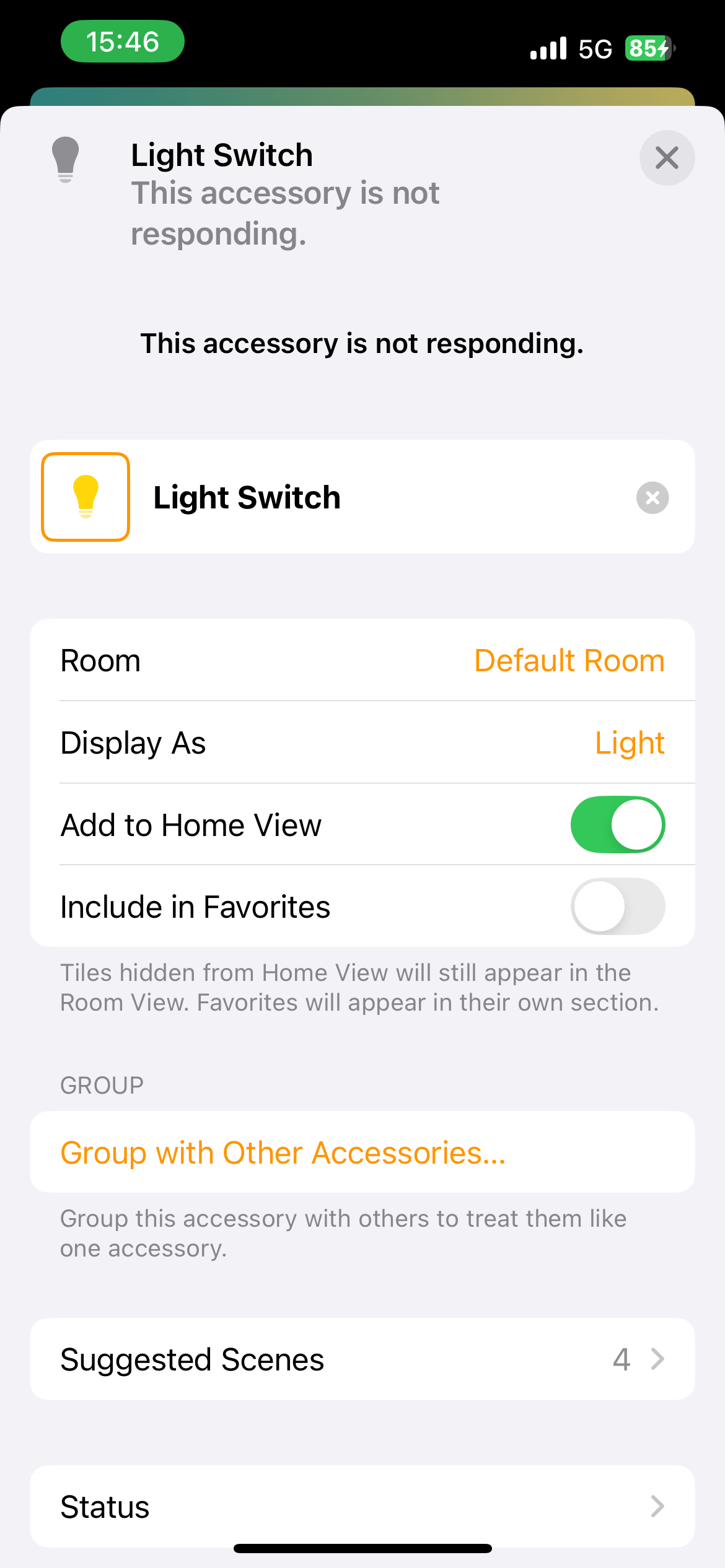

为确保siri将开关作为灯具,请确保在Home应用中将开关类型设置为Light
(4)硬件配置
![image-20240616153633147](https://evan.beee.top/alexwei/image-20240616153633147.png)
拿出你的开发板,将SG90舵机按照图示导线颜色连接至开发板,请勿连反
![Screenshot 2024-06-16 at 15.39.51](https://evan.beee.top/alexwei/Screenshot%202024-06-16%20at%2015.39.51.jpeg)
(5)固定安装
至此,技术部分的配置已完成,接下来需要你根据家庭墙面开关的位置和实际情况,为ESP8266开发板连接稳定供电,并将舵机安装在合适的位置。
笔者的开关之一在书架后侧,因此使用尼龙扎带固定,供参考。
(*注意舵机开关旋转方向和实际的对应,不过也可自行修改yaml文件适配)
![32A17079-99B1-4E03-9478-BB67978031FF_1_102_o](https://evan.beee.top/alexwei/32A17079-99B1-4E03-9478-BB67978031FF_1_102_o.jpeg)
三、效果与总结
效果实现

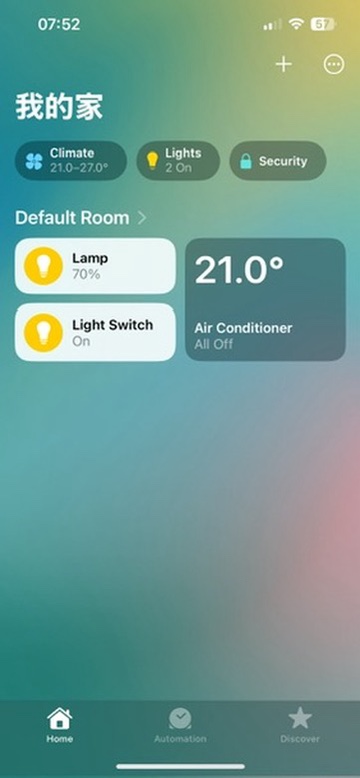

至此,一切配置已完成,此时你可以便捷地使用Apple设备控制你的顶灯,或使用siri,自动化等Homekit功能
![5ABC0EE5-7EF0-44DB-B3B9-0B7ED89F47F4_4_5005_c](https://evan.beee.top/alexwei/5ABC0EE5-7EF0-44DB-B3B9-0B7ED89F47F4_4_5005_c.jpeg)
成本总结(仅供参考)
材料 | 单价 | 购入平台 |
---|---|---|
ESP8266开发板 | ¥12.3 | 淘宝 |
SG90舵机 | ¥5.6 | 淘宝 |
尼龙扎带2.5*150mm 100根 | ¥5.87 | 京东 |
MicroUSB 3米数据线 | ¥25.77 | 京东 |
总计¥49.54(最贵的竟然是数据线(笑)),成本可控制50元以内
该方案的优点在于不需要改造原双控电路,如原本为单控开关,还是建议买个智能开关,仅100元上下(这个还是比舵机稳定多了())
